Mischpult

Nun werde ich meine Heim-Studio-Anlage erweitern: Bis heute wurden alle Audio-Geräte mittels 12 Kanal / Stereo ( also 24 Mono / Einzelkanäle ) miteinander & untereinander gekoppelt, leider konnten die teils sehr unterschiedlichen Signalstärken der verschiedenen Audioquellen nicht verändert werden - um analoge Quellen, wie Plattenspieler, TV-Ton u.a. im MP3-Format im Rechner zu archivieren, mußte immer wieder die Aufnahme-Lautstärke in der Soundkarte angepasst werden - damit ist demnächst Schluß !

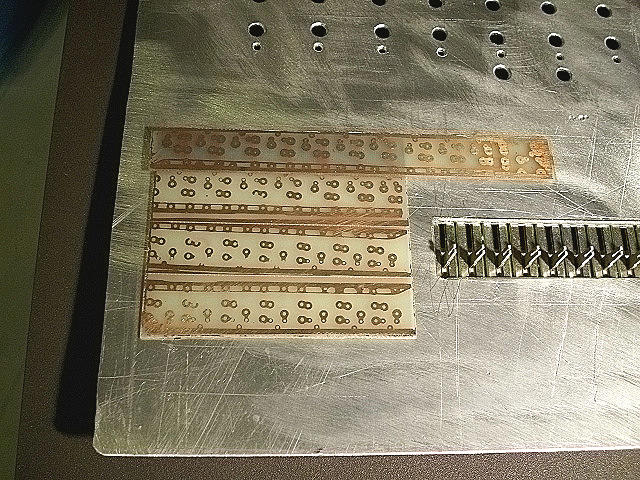

Ich baue mir ein 20 Kanal Audio Mischpult ( 10 Kanäle / Stereo ), jeder Kanal bekommt einen kleinen FET - Signalverstärker und nach der Sammelschiene folgt noch je ein Summenverstärker vor dem NF - Ausgang.

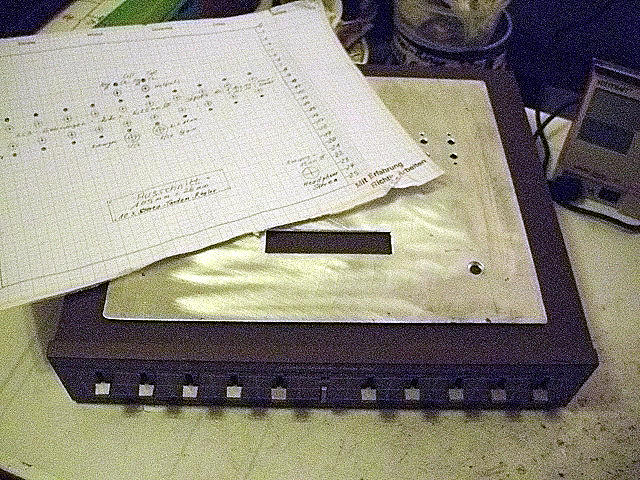

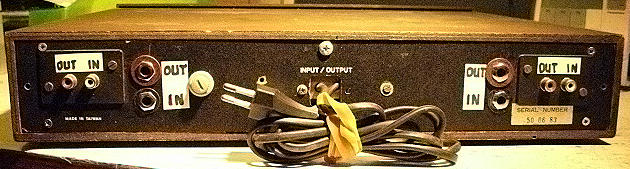

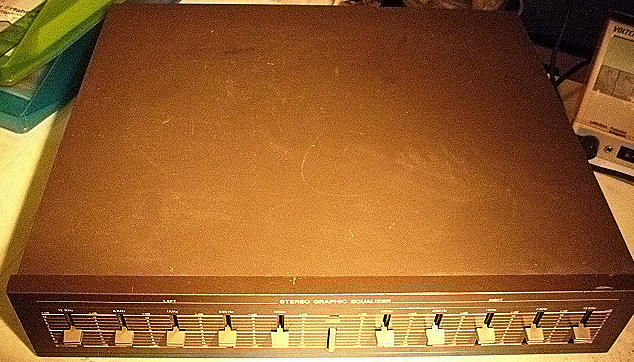

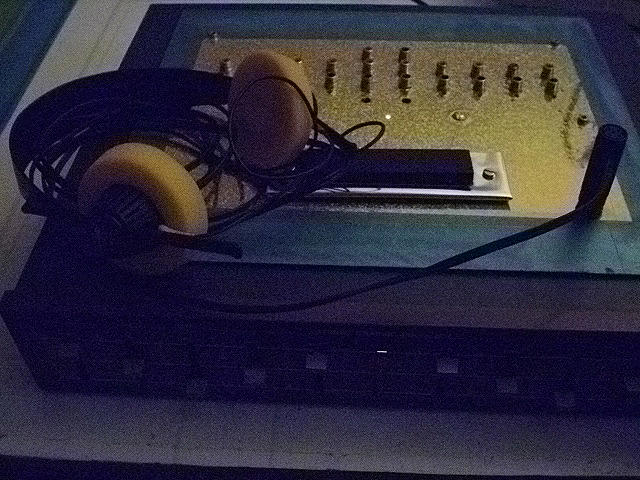

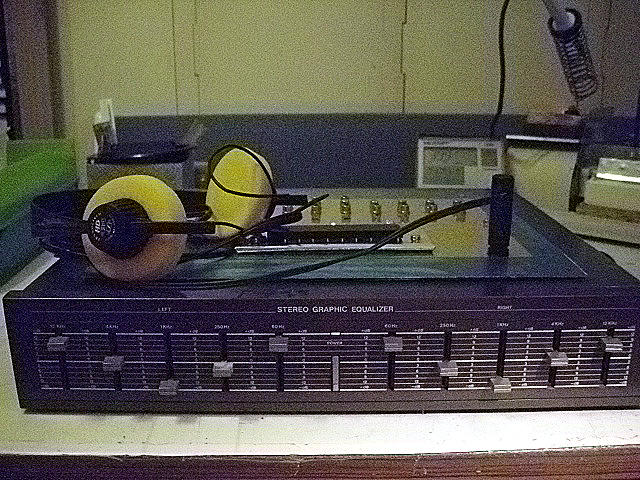

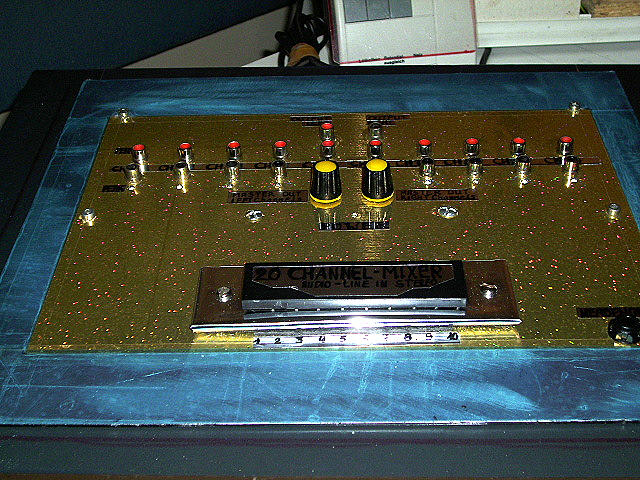

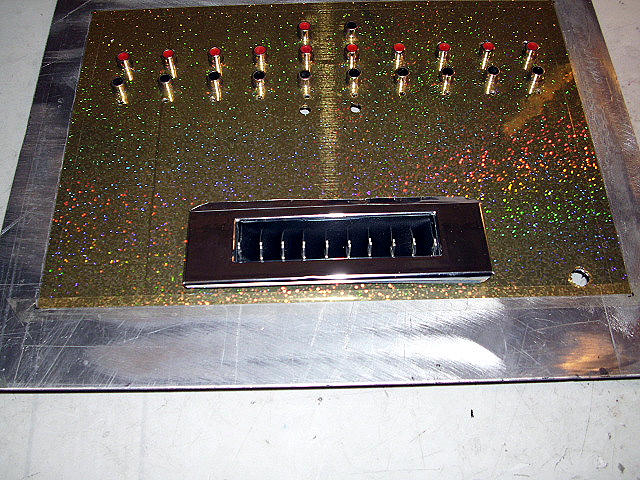

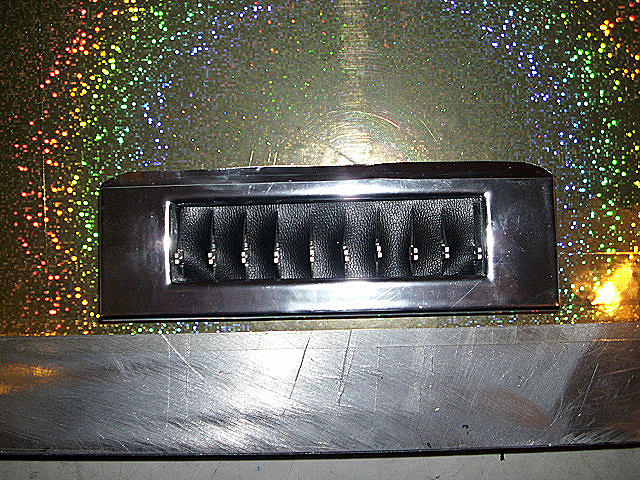

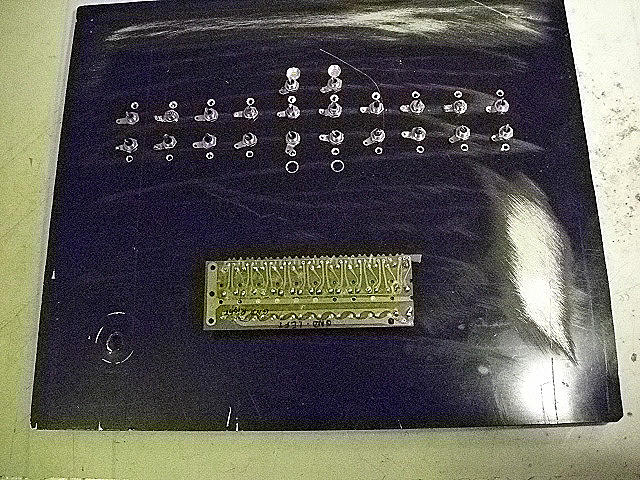

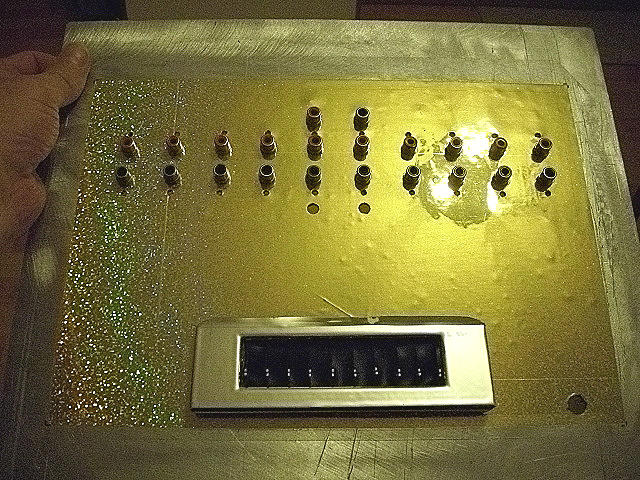

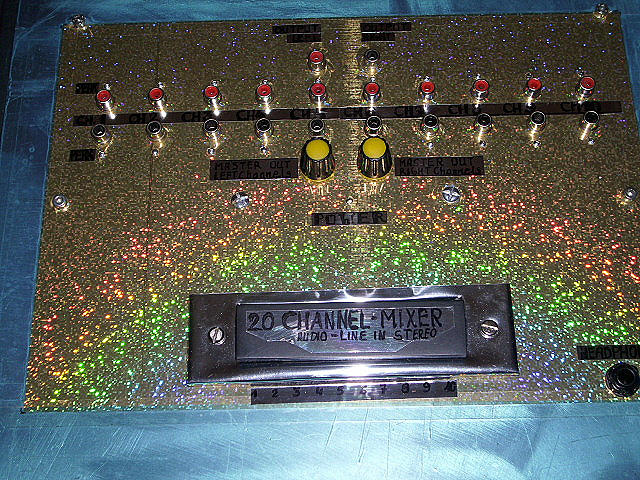

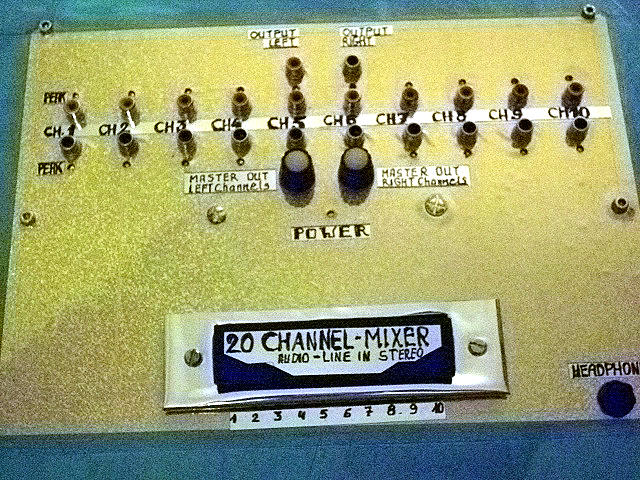

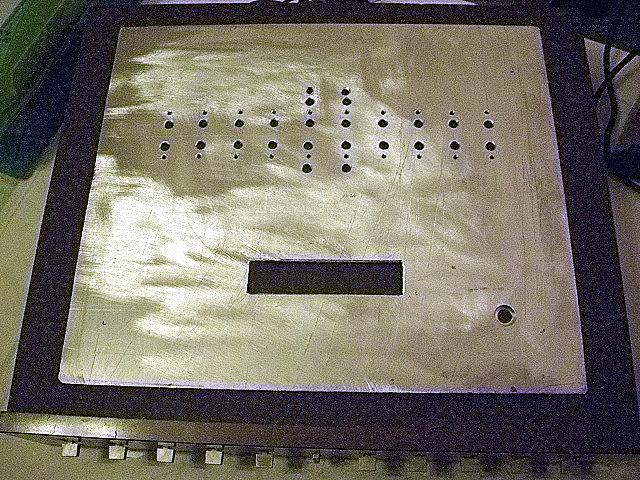

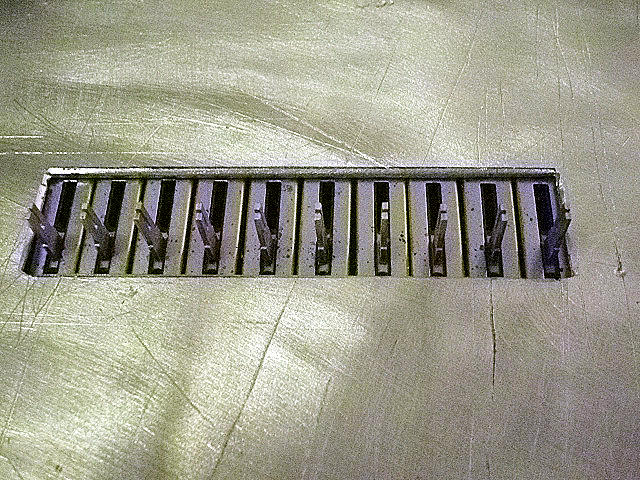

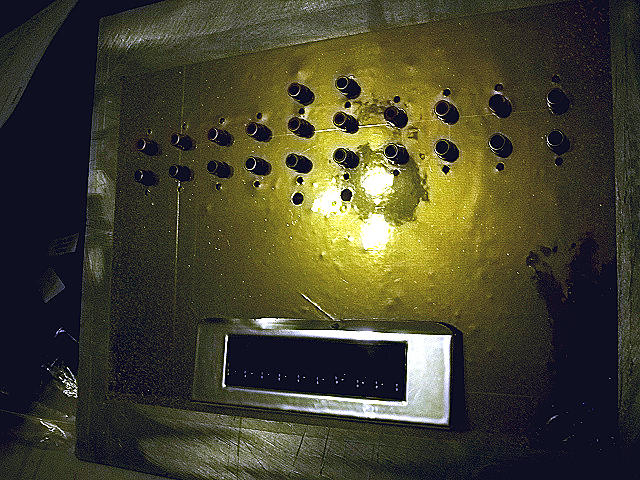

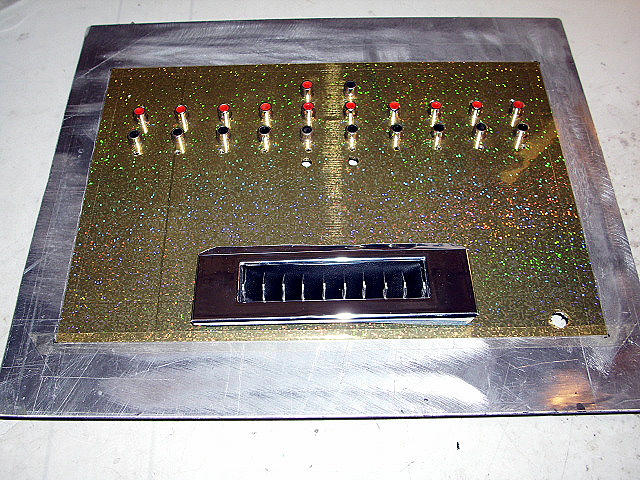

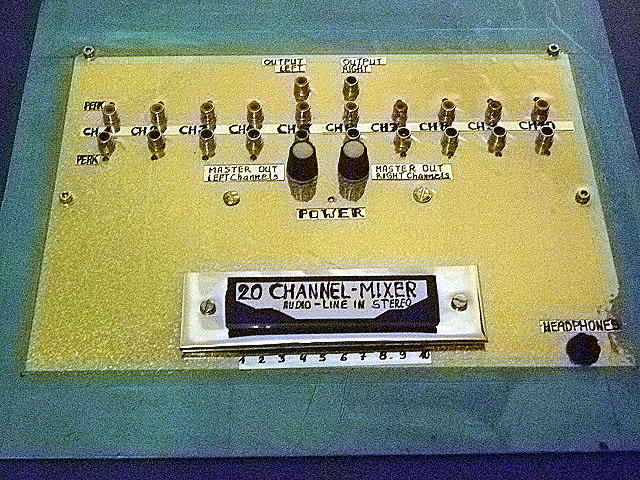

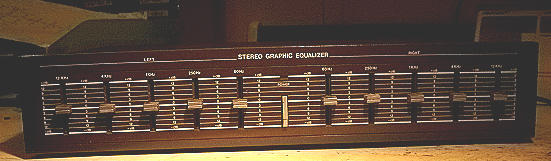

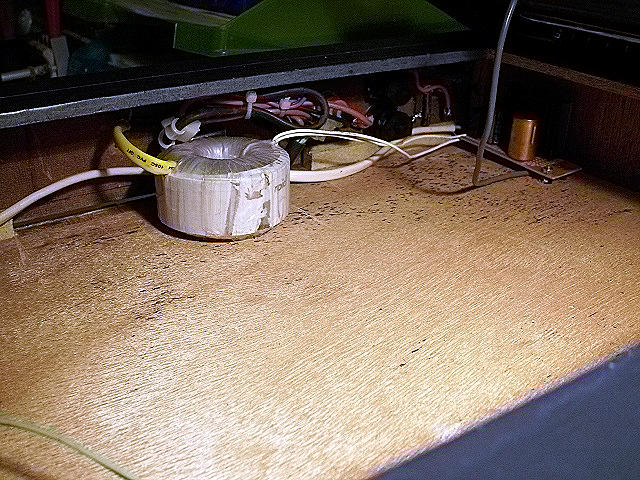

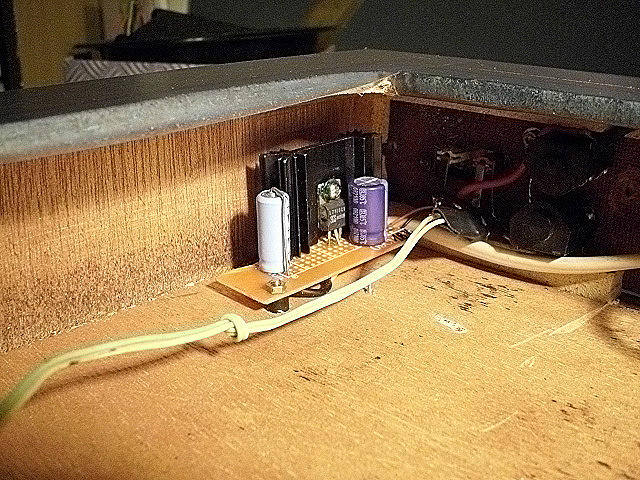

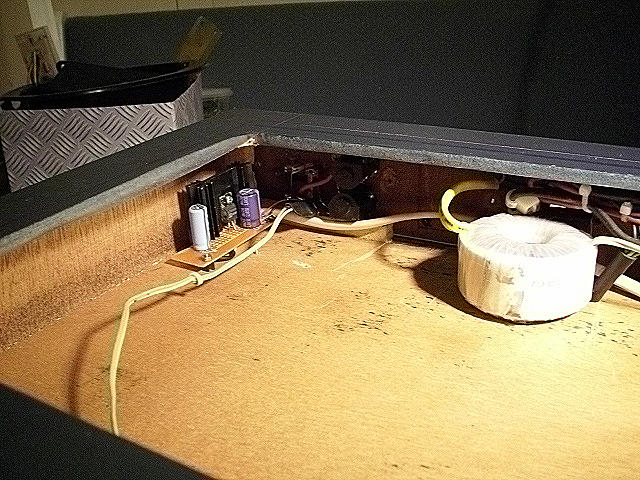

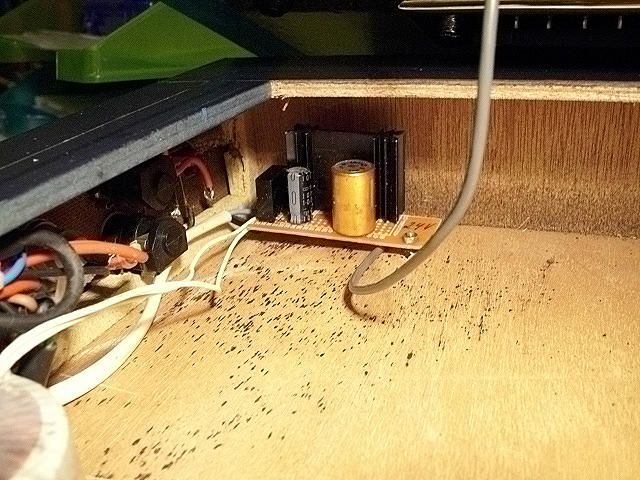

Damit zumindest auch der Ton vor dem Ausgang beeinflußt werden kann, werde ich einen 2 x 5 Band Equalizer mit einbeziehen - dieser ist zwar über 30 Jahre alt, funktioniert aber super und ist in einem riesigen Gehäuse eingebaut,  wovon der EQ lediglich etwa 10 / 15 % beansprucht, ansonsten ist das Gehäuse fast leer - diesen Platz werde ich so nutzen, dass meine geplante Mixer-Konsole von oben ins Gehäuse eingesetzt wird, nachdem ich vorher den Deckel entsprechend ausgesägt habe - so schlage ich zwei Fliegen mit einer Klappe, nämlich : Erstens habe ich dann schon ein Gehäuse für das Mischpult, zweitens habe ich dann ein Mischpult mit EQ - und drittens entfällt eine extra Stromversorgung für den Mixer, da diese schon im EQ eingebaut wurde.Die eigentliche Mixerkonsole habe ich schon fast fertig, alle 20 Cinch-Buchsen und alle 20 Peak - LEDs, sowie eine 10fach Tandem-Poti-Einheit habe ich schon eingebaut und sieht folgendermaßen aus:
